Ремонт монтажного блока......


Все Шниваводы (или почти все:mocking:), имеющие машины до 2010 г.в. (примерно:mocking:), сталкивались с проблемой выгорания предохранителя,
защищающего цепь обогрева заднего стекла и боковых зеркал...
Я решил решить эту проблему раз и навсегда....
Немного теории:
Проблема возникает по той причине, что инженеры АвтоВАза не просчитали нагрузку (или считали на версии без обогрева зеркал:mocking:),
а ДжиЭм пропустили этот момент, вследствие чего контакты предохранителя перегреваются, обгорают и контакт пропадает:mocking:
В последних авто (ДжиЭм одумался:mocking:) эта проблема успешно побеждена, сделав параллельно второй предохранитель.
В паре они делят ток и всё работает хорошо....
Так-что владельцам новых машин эта тема может быть неинтересной:mocking:
Косвенно (терапевтические методы) проблему не допустить можно так:
-Выключать обогрев, после того, как стёкла разогреются
, чтобы не допустить перегрева контактов..(У меня не получалось:mocking:)...
-Поставить электронное устройство, которое будет само отключать
обогрев через некоторое время....
Нууу ,а если проблемы уже начались, значит без хирургического вмешательства не обойтись:
1. Отключаем аккумулятор, по инструкции, похоже, любой ремонт надо начинать с этого:mocking:
2. Снимаем кожух монтажного блока (слева под рулём)
, открутив 2 самореза и видим там монтажный блок..
2. Откручиваем ещё один саморез вверху блока и сдвигаем его вверх а потом на себя.. Он сойдёт с пазов и повиснет на проводах...
3. Аккуратненько вытаскиваем всё разъёмы сзади блока и достаём его...

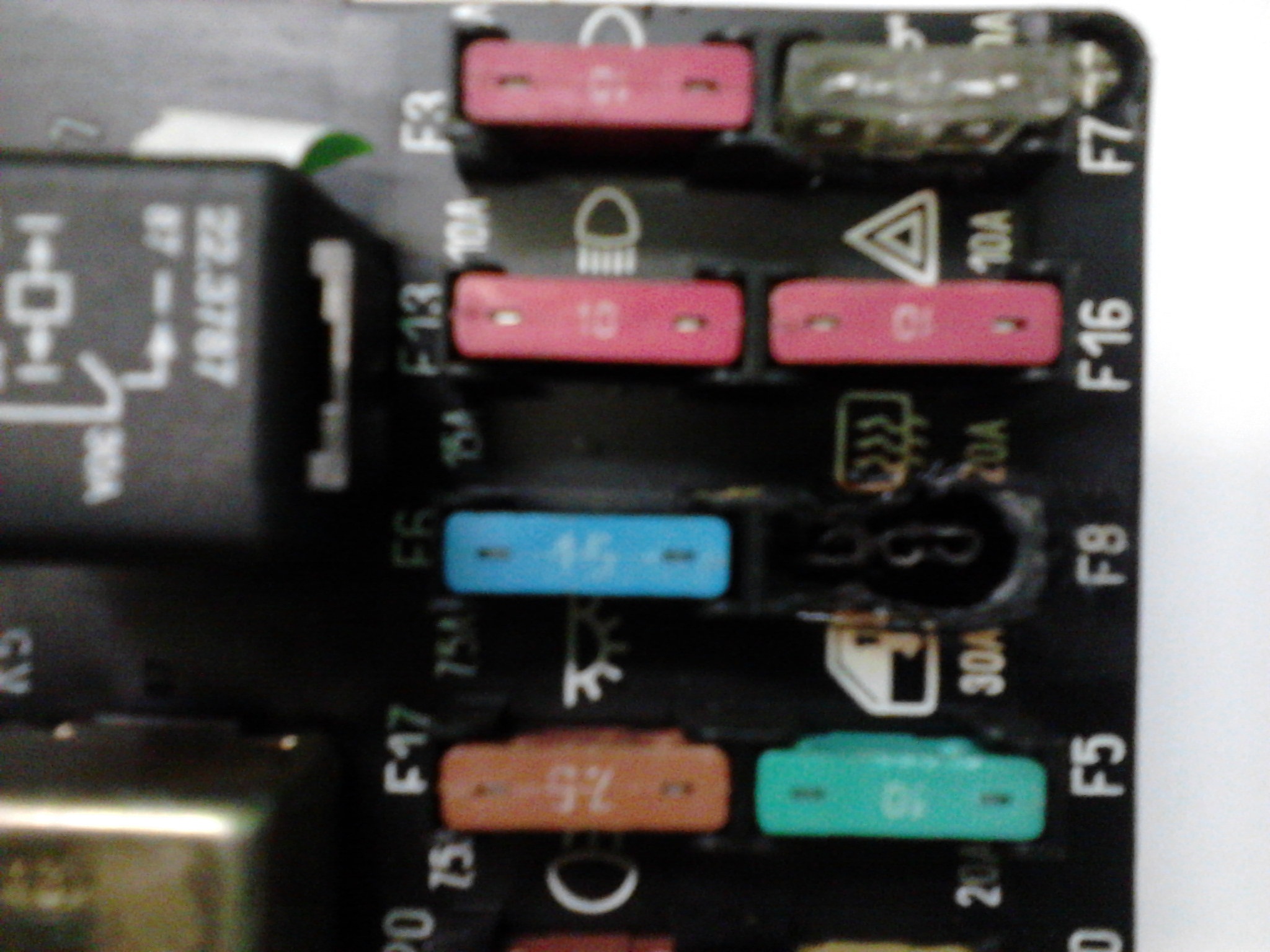

Вот так он выглядит Вложение 4847 а вот так проблема:mocking:Вложение 4848

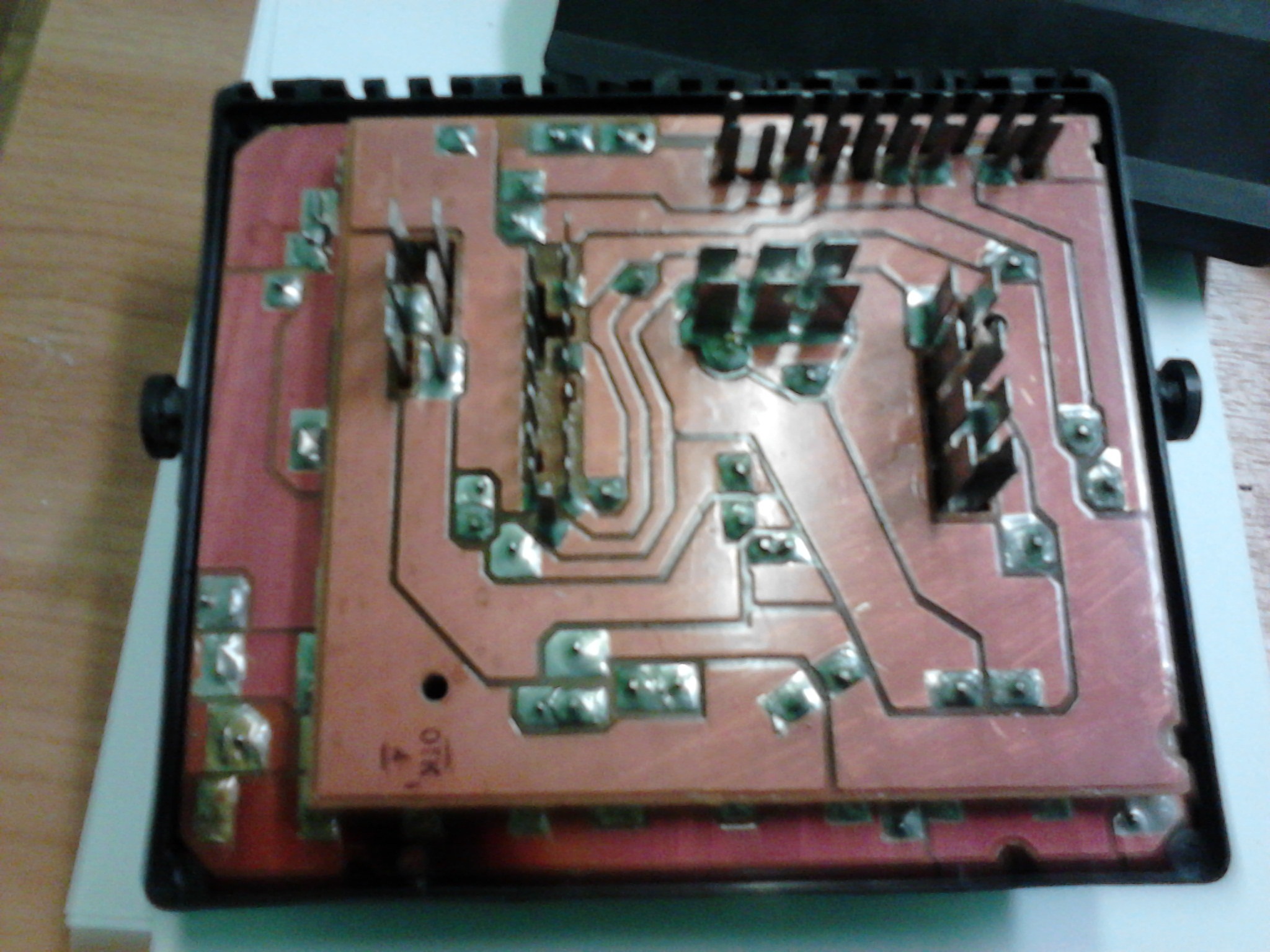

4. Откручиваем 4 самореза по углам, переворачиваем, снимаем нижнюю крышку и получаем это Вложение 4849
Далее надо определится что будем делать, вариантов 2:
Сделать внешний предохранитель, либо перекинуть нагрузку на резервный предохранитель...
В моём блоке незадействованым оказался предохранитель F10
Второй вариант подойдёт тем, у кого основной предохранитель выгорел незначительно или он будет ставить электронный ограничитель тока
Я решил сделать внешний предохранитель и электронный ограничитель:
Предохранитель Вложение 4850 электронный регулятор Вложение 4851

5. Припаиваем предохранитель к монтажному блоку параллельно выгоревшему Вложение 4852
6. всё собираем в обратной последовательности, не забыв сделать в торцах углубления для выхода провода предохранителяВложение 4853 и устанавливаем его на авто
Я решил установить электронный регулятор в заднюю дверь, поближе к обогреву заднего стекла, но это не совсем правильно, т.к. регулировать он будет только заднее стекло, а зеркала будут постоянно включены...
1. Снимаем правую пластиковую накладку двери и разрываем цепь Вложение 4854

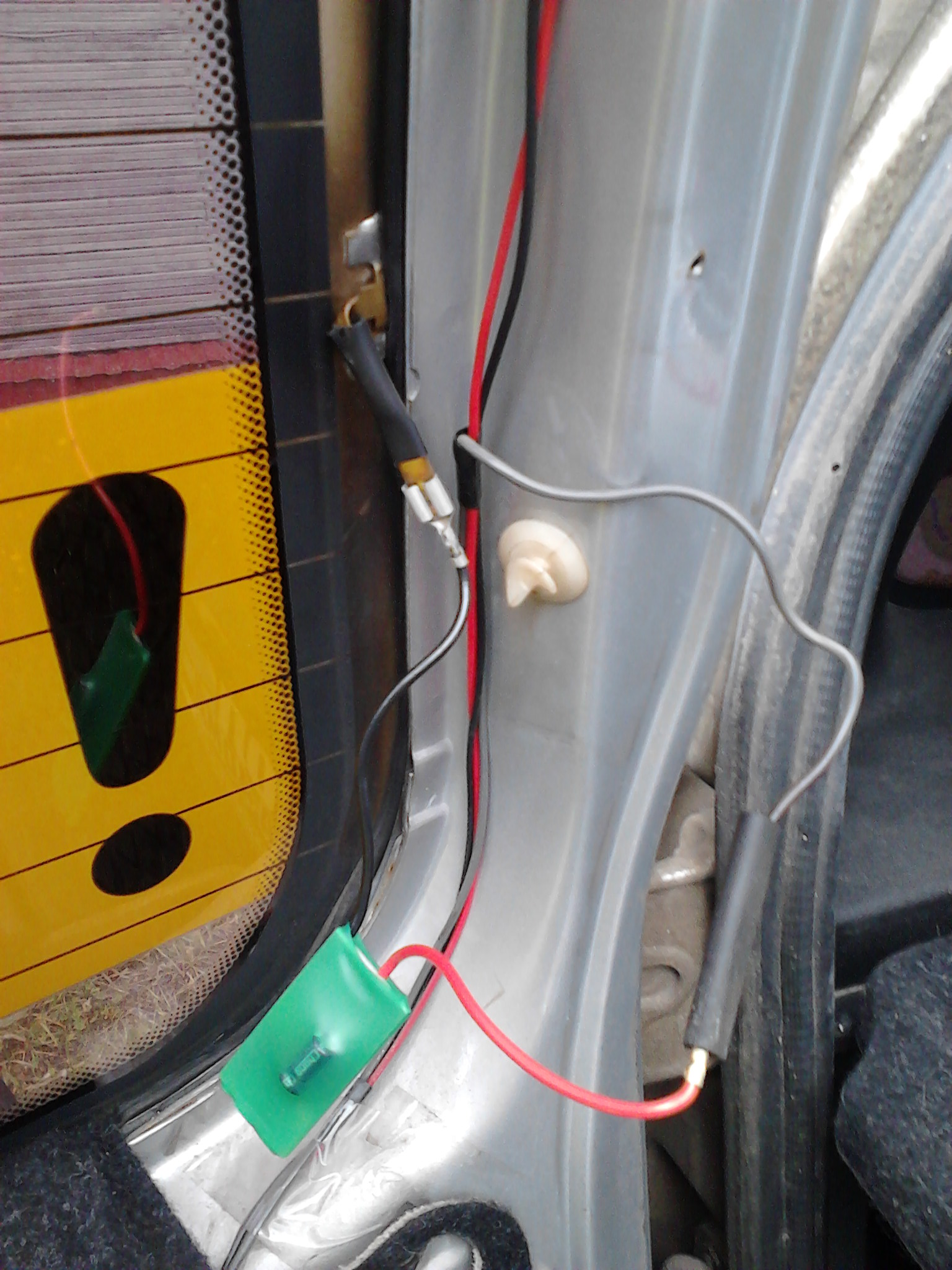

2. В разрыв вставляем (всё подходит без пайки) регуляторВложение 4855

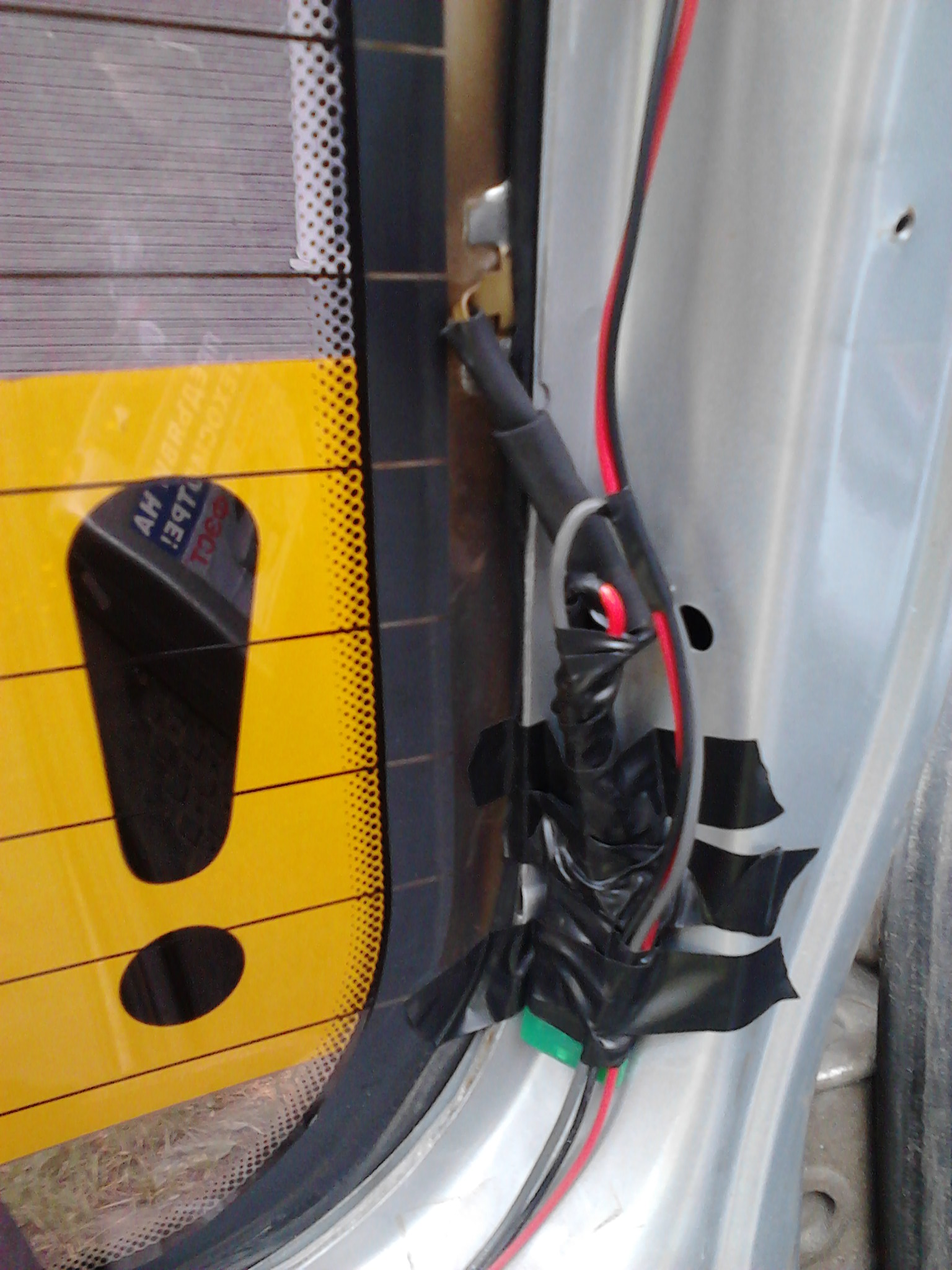

3. Изолируем тщательно и крепим к кузову чтоб не болталось:mocking:Вложение 4856
4. Включаем обогрев и убеждаемся, что горит светодиод на регуляторе
5. Устанавливаем накладку на место...

Радуемся....

P.S. Для тех, кто не хочет делать внешний предохранитель, а хочет задействовать резервный можно сделать так Вложение 4857
Только использовать надо толстые провода... У меня резервный F10, а в другой модификации может быть другой....

Re: Ремонт монтажного блока......


SVK, большой +. Я до разборки блока так и не дошел. Уже писал,что поставил выносной пред с доп. выносным реле в обход блока. Но столкнулся с проблемой. Все провода,и доп.девайсик-ограничитель начинали дико нагреваться. Попробовал подключить напрямую обогрев стекла без зеркал с регулятором,нагрев проводов,и регулятора,хоть и меньше,но все равно чувствуется. В чем причина,так и не понял.:mad: На массу нигде не коротит,сопротивление обогревателя тоже вроде бы в норме.:scratch_one-s_head: Пока оставил только обогрев зеркал через регулятор. Ближе к зиме буду выводить обогрев стекла на отдельную кнопку. Придется еще один РОСт заказывать...

Re: Ремонт монтажного блока......


CatAlex,а без регулятора греется???

Re: Ремонт монтажного блока......


SVK, ага.:mad:

Re: Ремонт монтажного блока......


Странно.. и предохранитель не горит???

Re: Ремонт монтажного блока......


Нет. Греется уже после предохранителя. Подозреваю,что из за переизбытка лишних контактов. (колодка реле). Хотя все вроде бы плотненько. Ну вдумчиво еще не разбирался. Регулятор не греется у тебя?

Re: Ремонт монтажного блока......


а провод после предохранителя хороший???

Скрутка или пайка??? Если скрутка, то одинаковые провода?? т.е. скрутка медного и алюминиевого не допускается....

пять минут подождал перед сборкой, всё нормально...
Кстати, в инструкции к нему написано, что если перепутать полярность, то не горит светодиод и он греется:mocking:

Re: Ремонт монтажного блока......


Папа-мама на пайке. Про полярность в курсе. Светодиод горит,да и регулятор свою программу отрабатывает. Но греется.:sad:

Re: Ремонт монтажного блока......


Действительно странно... попробуй восстановить заводскую проводку.....

Re: Ремонт монтажного блока......


Так надо блок,как у тебя,перепаивать. Или новый ставить.
