Назначение и классификация систем охлаждения
Температура газов в цилиндрах работающего двигателя достигает 1800-2000 градусов. Только часть выделенного при этом тепла преобразуется в полезную работу. Оставшаяся часть отводится в окружающую среду системой охлаждения, системой смазки и наружными поверхностями двигателя.
Чрезмерное повышение температуры двигателя приводит к выгоранию смазки, нарушению нормальных зазоров между его деталями следствием чего является резкое возрастание их износа. Возникает опасность заедания и заклинивания. Перегрев двигателя вызывает уменьшение коэффициента наполнения цилиндров, а в бензиновых двигателях еще и детонационное сгорание рабочей смеси.
Большое снижение температуры работающего двигателя также нежелательно. В переохлажденном двигателе мощность снижается из-за потерь тепла; вязкость смазки увеличивается, что повышает трение; часть горючей смеси конденсируется, смывая смазку со стенок цилиндра, повышая тем самым износ деталей. В результате образования серных и сернистых соединений стенки цилиндров подвергаются коррозии.
Система охлаждения предназначена для поддержания наивыгоднейшего теплового режима. Системы охлаждения подразделяются на воздушные и жидкостные. Воздушные в настоящее время на автомобилях встречаются крайне редко. Системы жидкостного охлаждения могут быть открытыми и закрытыми. Открытые системы – системы, сообщающиеся с окружающей средой через пароотводную трубку. Закрытые системы разобщены от окружающей среды, а поэтому давление охлаждающей жидкости в них выше. Как известно, чем выше давление, тем выше температура закипания жидкости. Поэтому закрытые системы допускают нагрев ОЖ до более высоких температур (до 110-120 градусов).
По способу циркуляции жидкости системы охлаждения могут быть:
-
принудительными, в которых циркуляция обеспечивается насосом, расположенным на двигателе;
-
термосифонными, в которых циркуляция жидкости происходит за счет разницы плотности жидкости, нагретой деталями двигателя и охлажденной в радиаторе. Во время работы двигателя жидкость в рубашке охлаждения нагревается и поднимается в верхнюю ее часть, откуда через патрубок поступает в верхний бачок радиатора. В радиаторе жидкость отдает теплоту воздуху, плотность ее повышается, она опускается вниз и через нижний бачок вновь возвращается в систему охлаждения.
-
комбинированными, в которых наиболее нагретые детали (головки блоков цилиндров) охлаждаются принудительно, а блоки цилиндров – по термосифонному принципу.
Устройство системы охлаждения
Наибольшее распространение в автомобильных ДВС получили закрытые жидкостные системы с принудительной циркуляцией охлаждающей жидкости (ОЖ). В состав таких систем входят: рубашка охлаждения блока и головки цилиндров, радиатор, насос ОЖ, вентилятор, термостат, патрубки, шланги, расширительный бачок. В систему охлаждения также включается радиатор отопителя.
ОЖ, находящаяся в рубашке охлаждения, нагреваясь за счет тепла, выделяемого в цилиндре двигателя, поступает в радиатор, охлаждается в нем и возвращается в рубашку охлаждения. Принудительная циркуляция жидкости в системе обеспечивается насосом, а усиленное охлаждение ее - за счет интенсивного обдува воздухом радиатора. Степень охлаждения регулируется при помощи термостата и путем автоматического включения или выключения вентилятора. Жидкость в систему охлаждения заливают через горловину радиатора или расширительный бачок. Емкость системы охлаждения легкового автомобиля, в зависимости от объема двигателя – от 6 до 12 литров. Сливают ОЖ через пробки, расположенные обычно в блоке цилиндров и нижнем бачке радиатора.
Радиатор отдает воздуху тепло от ОЖ. Он состоит из сердцевины, верхнего и нижнего бачков и деталей крепления. Для изготовления радиаторов используются медь, алюминий и сплавы на их основе. В зависимости от конструкции сердцевины радиаторы бывают трубчатые, пластинчатые и сотовые. Наибольшее распространение получили трубчатые радиаторы. Сердцевина таких радиаторов состоит из вертикальных трубок овального или круглого сечения, проходящих через ряд тонких горизонтальных пластин и припаянных к верхнему и нижнему бачкам радиатора. Наличие пластин улучшает теплоотдачу и повышает жесткость радиатора. Трубки овального (плоского) сечения предпочтительнее круглых, так как поверхность охлаждения их больше; кроме того, в случае замерзания ОЖ в радиаторе плоские трубки не разрываются, а лишь изменяют форму поперечного сечения.
В пластинчатых радиаторах сердцевина устроена так, что охлаждающая жидкость циркулирует в пространстве, образованном каждой парой спаянных между собой по краям пластин. Верхние и нижние концы пластин, кроме того, впаяны в отверстия верхнего и нижнего резервуаров радиатора. Воздух, охлаждающий радиатор, просасывается вентилятором через проходы между спаянными пластинами. Для увеличения поверхности охлаждения пластины обычно выполняют волнистыми. Пластинчатые радиаторы имеют большую охлаждающую поверхность, чем трубчатые, но вследствие ряда недостатков (быстрое загрязнение, большое количество паяных швов, необходимость более тщательного ухода) применяются реже.
В сердцевине сотового радиатора воздух проходит по горизонтальным, круглого сечения трубкам, омываемым снаружи ОЖ. Чтобы сделать возможной спайку концов трубок, края их развальцовывают так, что в сечении они имеют форму правильного шестиугольника. Достоинством сотовых радиаторов является большая, чем в радиаторах других типов, поверхность охлаждения.
В верхний бачок впаяны заливная горловина, закрываемая пробкой, и патрубок для подсоединения гибкого шланга, подводящего ОЖ к радиатору. Сбоку наливная горловина имеет отверстие для пароотводной трубки. В нижний бачок впаян патрубок отводящего гибкого шланга. Шланги прикреплены к патрубкам стяжными хомутиками. Такое соединение допускает относительное смещение двигателя и радиатора. Горловину герметически закрывает пробка, изолирующая систему охлаждения от окружающей среды. Она состоит из корпуса, парового (выпускного) клапана, воздушного (впускного) клапана и запорной пружины. В случае закипания жидкости в системе охлаждения давление пара в радиаторе возрастает. При превышении определенного значения открывается паровой клапан и пар выходит через пароотводную трубку. После остановки двигателя жидкость охлаждается, пар конденсируется и в системе охлаждения создается разрежение. При этом возникает опасность сдавливания трубок радиатора. Для предотвращения этого явления служит воздушный клапан, который, открываясь, пропускает внутрь радиатора воздух.

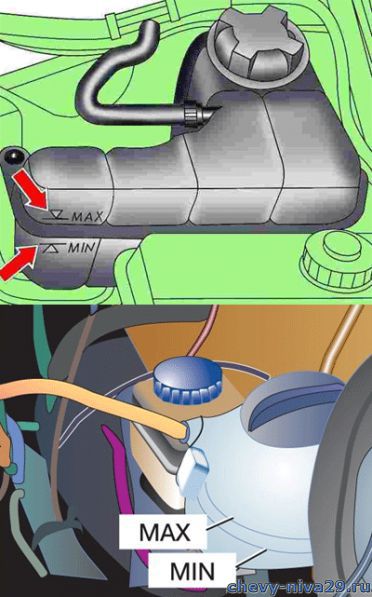

Для компенсации изменения объема охлаждающей жидкости вследствие изменения температуры в системе устанавливается расширительный бачок. В некоторых радиаторах нет заливной горловины, и заполнение системы охлаждающей жидкостью осуществляется через расширительный бачок. В этом случае паровой и воздушный клапаны располагаются в его пробке. Метки, наносимые на расширительном бачке, позволяют контролировать уровень ОЖ в системе охлаждения. Проверка уровня проводится на холодном двигателе.
Насос ОЖ обеспечивает ее принудительную циркуляцию в системе охлаждения. Насос центробежного типа устанавливается в передней части блока цилиндров и состоит из корпуса, вала с крыльчаткой и сальника. Корпус и крыльчатку насосов отливают из магниевых, алюминиевых сплавов, крыльчатку, кроме того, – из пластмасс. Привод насоса осуществляется ремнем от шкива коленвала двигателя. Под действием центробежной силы, возникающей при вращении крыльчатки, ОЖ из нижнего бачка радиатора поступает к центру корпуса насоса и отбрасывается к его наружным стенкам. Из отверстия в стенке корпуса насоса ОЖ попадает в отверстие рубашки охлаждения блока цилиндров. Вытеканию ОЖ между корпусом насоса и блоком препятствует прокладка, а в месте выхода вала - сальник.
Для усиления потока воздуха, проходящего через сердцевину радиатора, установлен вентилятор. Его монтируют либо на одном валу с насосом ОЖ, либо отдельно. Он состоит из крыльчатки с лопастями, привернутой к ступице. Для улучшения обдува воздухом двигателя и радиатора на последнем может быть установлен направляющих кожух. Привод вентилятора может осуществляться несколькими способами. Самый простой – механический, когда вентилятор жестко закрепляется на одной оси с насосом ОЖ. В этом случае вентилятор постоянно включен, что приводит к излишнему расходу мощности двигателя. Кроме того, вентилятор работает даже в неоптимальных режимах, например, сразу после запуска двигателя. Поэтому в современных двигателях такое подключение не используется, а вентилятор соединяется с приводом через муфту. Конструкция муфты может быть различной – электромагнитная, фрикционная, гидравлическая, вязкостная (вискомуфта), но все они обеспечивают автоматическое включение вентилятора при достижении определенной температуры ОЖ. Такое включение обеспечивает температурный датчик. Причем использование гидромуфты и вискомуфты делает возможным не только автоматическое включение и выключение вентилятора, но и плавное изменение частоты его вращения в зависимости от температуры.
Вентилятор может приводиться не от коленвала двигателя, а отдельным электродвигателем. Такое подключение используется наиболее часто, так как позволяет довольно просто осуществлять автоматическое регулирование моментов включения и выключения с помощью термисторного датчика (его электрическое сопротивление изменяется в зависимости от нагрева). Если же работой системы охлаждения управляет контроллер двигателя, то появляется возможность изменения и частоты вращения. Кроме того, вентилятор «реагирует» и на режимы движения. Например, он включается на холостом ходу при езде в пробках для предотвращения перегрева и выключается при загородной езде на высокой скорости, когда естественного обдува радиатора вполне достаточно для его охлаждения.
В период пуска двигателя для уменьшения износа необходимо быстрее прогреть его до рабочей температуры и при дальнейшей эксплуатации поддерживать эту температуру. Для ускорения прогрева двигателя и поддержания оптимальной его температуры служит термостат. Термостат устанавливают в рубашке охлаждения головки цилиндров на пути циркуляции жидкости из рубашки в верхний бачок радиатора. В системах охлаждения используются термостаты с жидкостным и с твердым наполнитетелем.
Термостат с жидкостным наполнителем состоит из корпуса, гофрированного латунного цилиндра, штока и двойного клапана. Внутри гофрированного латунного цилиндра налита жидкость, температура кипения которой 70-75 градусов. Когда двигатель не прогрет, клапан термостата закрыт и циркуляция происходит по малому кругу: насос ОЖ - рубашка охлаждения - термостат - насос.
При нагреве ОЖ до 70-75 градусов в гофрированном цилиндре термостата жидкость начинает испаряться, давление повышается, цилиндр, разжимаясь, перемещает шток и, поднимая клапан, открывает путь для жидкости через радиатор. При температуре жидкости в системе охлаждения 90 градусов клапан термостата полностью открывается, одновременно скошенной кромкой закрывает выход жидкости в малый круг, и циркуляция происходит по большому кругу: насос - рубашка охлаждения - термостат - верхний бачок радиатора - сердцевина - нижний бачок радиатора - насос.
Термостат с твердым наполнителем состоит из корпуса, внутри которого помещен медный баллон, заполняемый массой, состоящей из медного порошка, смешанного с церезином. Баллон сверху закрыт крышкой. Между баллоном и крышкой расположена диафрагма, сверху которой установлен шток, воздействующий на клапан. В непрогретом двигателе масса в баллоне находится в твердом состоянии, и клапан термостата закрыт под действием пружины. При прогреве двигателя масса в баллоне начинает плавиться, объем ее увеличивается и она давит на диафрагму и шток, открывая клапан.
Контроль температуры ОЖ осуществляется по указателю температуры и при помощи сигнальной лампы перегрева двигателя на щитке приборов. Управление сигнальной лампой и указателем осуществляют датчики, ввернутые в верхний бачок радиатора и в рубашку охлаждения головки цилиндров.
В качестве теплоносителя может применяться вода (в устаревших конструкциях двигателей) или антифриз. Качество ОЖ, применяемой для системы охлаждения двигателя, имеет не меньшее значение для долговечности и надежности его работы, чем качество топлива и смазочных материалов.
Антифризы — охлаждающие жидкости для системы охлаждения автомобиля, не замерзающие при отрицательной температуре. Даже если температура внешней среды будет ниже минимальной рабочей температуры антифриза, он превратится не в лед, а в рыхлую массу. При дальнейшем понижении температуры эта масса затвердеет, не увеличившись в объеме и не повредив при этом двигатель. Основа антифризов — водный раствор этиленгликоля или пропиленгликоля. Пропиленгликолевая основа применяется реже. Ее главное отличие – безвредность для человека и окружающей среды, но и более высокая цена при тех же потребительских качествах. Этиленгликоль агрессивен к материалам двигателя, поэтому в него добавляют присадки. Всего их может быть до полутора десятков – противокоррозионных, антивспенивающих, стабилизирующих. Именно комплектом присадок и определяется качество и область применения антифриза. По типу присадок все антифризы делятся на три большие группы: неорганические, органические и гибридные.
Неорганические (или силикатные) – наиболее «древние» жидкости, в которых в качестве ингибиторов коррозии применяются силикаты, фосфаты, бораты, нитриты, амины, нитраты и их комбинации. К этой группе антифризов относится и широко распространенный у нас Тосол (хотя многие ошибочно считают его особым типом ОЖ). Главный их недостаток – малый срок службы из-за быстрого разрушения присадок. Пришедшие в негодность компоненты присадок образуют отложения в системе охлаждения, ухудшая теплообмен. Также возможно образование силикатных гелей (сгустков) в ОЖ.
В наиболее современных органических (или карбоксилатных) антифризах используются присадки на основе солей карбоновых кислот. Такие антифризы, во-первых, образуют значительно более тонкую защитную пленку на поверхностях системы охлаждения, а во-вторых, ингибиторы действуют только в местах появления коррозии. Следовательно, присадки расходуются намного медленнее, тем самым существенно повышая срок службы антифриза.
Промежуточное положение между органическими и неорганическими антифризами занимают гибридные. Их пакет присадок в основном включает соли карбоновых кислот, но и небольшую долю силикатов или фосфатов.
Антифризы выпускаются либо в виде концентратов, либо в виде готовых к применению жидкостей. Концентрат перед применением нужно разбавить дистиллированной водой. Пропорция определяется необходимой минимальной температурой замерзания антифриза. Основа антифризов бесцветна, поэтому производители окрашивают их в разные цвета с помощью красителей. Это делается для облегчения контроля уровня антифриза и предупреждения о токсичности жидкостей. Совпадение цвета не всегда является свидетельством совместимости антифризов.
В современных двигателях система охлаждения двигателя может использоваться для охлаждения отработавших газов в системе их рециркуляции (EGR), охлаждения масла в автоматической коробке передач, охлаждения турбокомпрессора. Некоторые двигатели с непосредственным впрыском топлива и турбонаддувом имеют двухконтурную систему охлаждения. Один контур предназначен для охлаждения головки блока цилиндров, другой – блока цилиндров. В контуре, охлаждающем ГБЦ, поддерживается температура на 15-20 градусов ниже. Это позволяет улучшить наполнение камер сгорания и процесс смесеобразования, а также снизить риск возникновения детонации. Циркуляция жидкости в каждом из контуров регулируется отдельным термостатом.
Основные элементы системы охлаждения Нивы-Шевроле (2123)
За основу системы охлаждения нашего автомобиля взяли систему от предлка "2121", доработав слабые её места, а именно подключили радиатор "печки" без крана, вывели отток ОЖ от печки не в помпу а в термостат, и так же в термостат идет слив с системы подогрева заслонок.
Основное отличие от системы охлаждения 2121 заключается в "хитром" термостате, доработанном по типу статьи из журнала "за-рулем".
и так, термостат "Классический"
И принцип его работы:
Наш термостат (2123)
И назначение его патрубков
Как видем, принцип работы термостата не сильно отличается от термостата 2101, но в него внесены существенные изменения по плану управления. Теперь на работу термостата так же вляет и понижение температуры в радиаторе печки и понижение температуры в схеме обогрева воздушной заслонки. При прогреве термостат пропускает горячую ОЖ через верхний патрубок радиатора. там же находится пароотводная трубка (4) котроая сообщает систему охлаждения с расширительным бачком, где и установлена регулирующая давление в системе пробка.
Основные неисправности системы охлаждения
Внешними признаками неисправностей системы охлаждения является перегрев или переохлаждение двигателя. Перегрев двигателя возможен в результате следующих причин: недостаточное количество ОЖ, слабое натяжение или обрыв ремня насоса ОЖ, невключение муфты или электродвигателя вентилятора, заедание термостата в закрытом положении, отложение большого количества накипи, сильное загрязнение наружной поверхности радиатора, неисправность выпускного (парового) клапана пробки радиатора или расширительного бачка, неисправность насоса ОЖ.
Заедание термостата в закрытом положении прекращает циркуляцию жидкости через радиатор. В этом случае двигатель перегревается, а радиатор остается холодным. Недостаточное количество ОЖ возможно в случае ее утечки или выкипания. Если уровень ОЖ понизился в результате выкипания – следует долить дистиллированной воды, если жидкость вытекла – доливается антифриз. Открывать пробку радиатора или расширительного бачка можно только когда ОЖ достаточно остынет (10-15 минут после остановки двигателя). В противном случае находящаяся под давлением ОЖ может выплеснуться и причинить ожоги. Вытекание жидкости происходит через неплотности в соединениях патрубков, трещин в радиаторе, расширительном бачке и рубашке охлаждения, при повреждении сальника насоса ОЖ, пробки радиатора или повреждении прокладки головки блока цилиндров. При эксплуатации автомобиля необходимо следить не только за уровнем, но и за состоянием антифриза. Если его цвет становится рыже-бурым, значит, детали системы уже коррозируют. Такой антифриз подлежит немедленной замене.
Переохлаждение двигателя может происходить из-за заедания термостата в открытом положении, а также при отсутствии утеплительных чехлов в зимнее время. Если закрытая система охлаждения негерметична, то повышенное давление в ней не создается и двигатель не прогревается до рабочей температуры. А раз двигатель не прогревается, ЭБУ постоянно обогащает смесь. Таким образом, негерметичная система охлаждения увеличивает расход топлива. Систематическая работа двигателя на обогащенной смеси приводит к разжижению масла, увеличению нагарообразования, быстрому выходу из строя каталитического нейтрализатора.
Так же стоит обратить внимание на тот факт, что ОЖ в среднем кипит при 100С. Температура же включения вентиляторов на Ниве-Шевроле 98-105 градусов. Пробка расширительного бачка создаёт в системе давление 1 Атм, что повышает точку кипения жидкости до 110 С (примерно). ЕСЛИ ЖЕ СИСТЕМА ОХЛАЖДЕНИЯ РАЗГЕРМЕТИЗИРОВАНА ТО ОЖ КИПИТ ПРИ 100С И ДВИГАТЕЛЬ ПОДВЕРГАЕТСЯ ПЕРЕГРЕВУ. Очень важно что бы давление в системе было именно 1 Атм, что обеспечивает только хорошая крышка расширительного бачка. Если давление будет больше - будут течь резиновые патрубки, и иногда расходиться радиаторы по месту крепления бачков.
